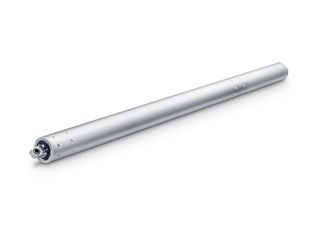

E 1500 S * Spindelaandrijving met hoge openings- en sluitsnelheid
- Grote drukkracht en hoge snelheid
- Max. openingsbreedte van 1000 mm wordt in minder dan 60 seconden bereikt
- Robuuste en corrosiebestendige uitvoering met ingebouwde eindpositiedemping
- Voor vleugelbreedtes van meer dan 1200 mm zijn Syncro-aandrijvingssets beschikbaar
- Aluminium behuizing voor zeer hoge designeisen
- Omvangrijke consoles maken veelzijdige montage aan hoofd- of secundaire sluitzijde mogelijk
- Syncroset zonder extern besturingsapparaat
- Getest als natuurlijke rook- en warmteafvoerinstallatie (SHEV) conform EN 12101-2
Toepassingsgebieden
- Zware ramen in het dakgebied
- Natuurlijke ventilatie, rook- en warmteafvoerinstallatie (RWA), natuurlijk rook- en warmteafvoertoestel (SHEV)
- Te gebruiken in het luchtafvoersysteem
- Montage op houten-, kunststof- of metalen ramen

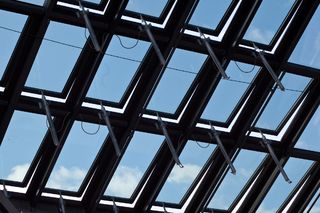

Inbouwsituaties in referentieobjecten en -video's
Productspecificaties
E 1500 S | |
Afmetingen | 50 x 50 mm |
Openingssnelheid RWA | 16 mm/s |
Openingssnelheid ventilatie | 16 mm/s |
Sluitsnelheid (max.) | 16 mm/s |
Drukkracht (max.) | 1500 N |
Dichthoudkracht (max.) | 25000 N |
Drukkracht | 1500 N |
Trekkracht | 1500 N |
Spanning tijdens bedrijf | 24 V ± 25 % |
Bedrijfsspanning | 24 V DC |
Stroomverbruik | 4 A |
Stroomverbruik | 72 W |
Rimpelstroom | 20 % |
Inschakelduur | 30 % |
Aansluitkabel lengte | 3 m |
Aansluitkabel met afwijkende lengte | 5 m, 10 m |
Min. aderdoorsnede | 1 mm² |
Aantal aders | 3 aders |
Bedrijfstemperatuur | -5 - 75 °C |
Beschermingsgraad | IP54 |
Beschermingsklasse | III |
Synchroonfunctie | Ja |
Soort extra vergrendeling | Vergrendelingsaandrijving |
Soort verkorting van de slag | Fabrieksinstelling |
Eindafschakeling open | Elektronisch |
Eindafschakeling gesloten | Elektronisch |
Uitschakeling bij overbelasting | Ja |
Volledig geopend binnen 60 s | Ja, tot een slag van max. 1.000 mm |
SHEV getest | Ja |
SHEV extra informatie | Ja, tot een slag van max. 1.000 mm |
Aantal synchronisatie aandrijvingen | 4 |
Dakraam NAAR BUITEN OPENEND | Ja |
Downloads
LABELLING OBLIGATION: © Nikolaus Grünwald / GEZE GmbH
LABELLING OBLIGATION: © Michael Eckmann / GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
Varianten & bevestigingsmateriaal
* Opmerking over de weergegeven producten
De hierboven genoemde producten kunnen variëren qua vorm, type, kenmerken en functie (ontwerp, afmetingen, beschikbaarheid, goedkeuringen, normen etc.) afhankelijk van het land. Neem voor vragen contact op met uw GEZE-contactpersoon, of stuur ons een E-Mail .
