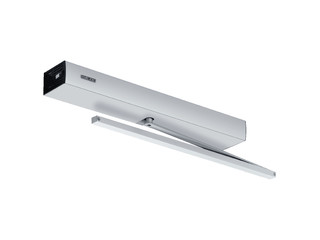

Slimdrive EMD Invers * Elektromechanisch draaideursysteem voor eenvleugelige RWA-luchttoevoeropeningssystemen
- Openings- en sluitsnelheid kan individueel worden aangepast
- Elektrische eindslag, die de deur net voor de gesloten status versnelt
- Aandrijving kan met glijrail of schaararm gebruikt worden
- Invers-functie opent de deur door veerkracht en sluit deze gemotoriseerd
- De obstakelherkenning herkent een obstakel door aanraking en stopt de openings- en sluitprocedure
- De automatische omkering herkent een obstakel en keert terug in de openingsstand
- Push & Go-functie activeert na lichte handmatige druk op de vleugel de automatische aandrijving
- Vrij parametrisering in- en uitgangen voor verschillende functies
- Koppelbaar en door middel van open standaard (BACnet) in de gebouwautomatisering integreerbaar
Toepassingsgebieden
- Deuren in vlucht- en evacuatieroutes
- Rechter en linker aanslagdeuren met enkele vleugel
- Aanslagdeuren tot 1400 mm vleugelbreedte of 230 kg gewicht
- RWA-luchttoevoeropeningssystemen
- Binnen- en buitendeuren met hoge toegangsfrequentie
- Deurbladmontage en kopmontage
Productspecificaties
| Slimdrive EMD Invers | |
| Vleugelgewicht (max.) 1-vleugelig | 230 kg |
| Vleugelbreedte (min.-max.) | 750 mm - 1400 mm |
| Kozijndiepte (max.) | 400 mm |
| Opdek van de deur (max.) | 50 mm |
| Type aandrijving | Elektromechanisch |
| Openingshoek (max.) | 130 ° |
| DIN links | Ja |
| DIN rechts | Ja |
| Kopmontage niet-scharnierzijde met schaararm | Ja |
| Kopmontage niet-scharnierzijde met glijrail | Ja |
| Kopmontage scharnierzijde met glijrail | Ja |
| Deurbladmontage niet-scharnierzijde met glijrail | Nee |
| Deurbladmontage scharnierzijde met glijrail | Ja |
| Deurbladmontage scharnierzijde met schaararm | Nee |
| Mechanische eindslag | Nee |
| Elektrische eindslag | Ja |
| Ontkoppeling van de netspanning | Hoofdschakelaar in de aandrijving |
| Aanstuurvertraging (max.) | 20 s |
| Bedrijfsspanning | 230 V |
| Opgenomen vermogen | 230 W |
| Voedingsspanning voor externe verbruikers (24 V DC) | 1000 mA |
| Bedrijfstemperatuur | -15 - 50 °C |
| Luchtvochtigheid niet condenserend (max.) | 95 % |
| Beschermingsgraad | IP20 |
| Bedrijfsmodus | Automaat, Permanent open, Nacht, Uit, Winkelsluiting |
| Functie automaat | Ja |
| Functie Low-Energy | Ja |
| Functie Servo | Nee |
| Functie Invers (door middel van veer openend) | Ja |
| Obstakelherkenning | Ja |
| Automatisch omdraaien | Ja |
| Push & Go | Instelbaar |
| Bediening | Programmaschakelaar in de aandrijving geïntegreerd, Programmaschakelaar DPS, Programmaschakelaar MPS |
| Parameters instellen | Serviceterminal ST 220, Programmaschakelaar DPS, GEZEconnects (PC + Bluetooth) |
| Normconformiteit | DIN 18650, EN 16005 |
Downloads
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
Varianten & bevestigingsmateriaal
* Opmerking over de weergegeven producten
De hierboven genoemde producten kunnen variëren qua vorm, type, kenmerken en functie (ontwerp, afmetingen, beschikbaarheid, goedkeuringen, normen etc.) afhankelijk van het land. Neem voor vragen contact op met uw GEZE-contactpersoon, of stuur ons een E-Mail .
