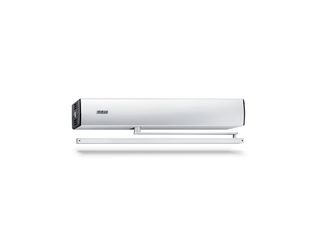

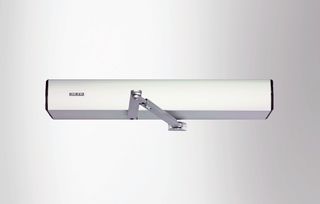

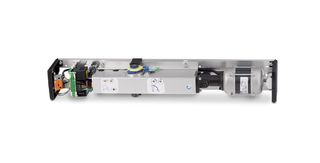

TSA 160 NT * Elektrohydraulische draaideuraandrijving voor eenvleugelige deuren tot 250 kg
- Traploos instelbare sluitkracht van EN3-6
- Openings- en sluitsnelheid kan individueel worden aangepast
- Hydraulische eindslag, die de deur net voor de gesloten status versnelt
- Mechanische en elektrische sluitvolgorderegeling houdt de actieve vleugel in wachtstand tot de passieve vleugel gesloten is
- Windvang-functie regelt het openen en sluiten van twee achter elkaar liggende deuren (sluis)
- Geïntegreerde openingsdemping, remt krachtig geopende deuren af
- De automatische omkering herkent een obstakel en keert terug in de openingsstand
- Push & Go-functie activeert na lichte handmatige druk op de vleugel de automatische aandrijving
- Aandrijving kan met glijrail of schaararm gebruikt worden
Toepassingsgebieden
- Rechter en linker aanslagdeuren met enkele vleugel
- Aanslagdeuren tot 1400 mm vleugelbreedte of 250 kg gewicht
- Binnen- en buitendeuren met hoge toegangsfrequentie
- Deurbladmontage en kopmontage
Productspecificaties
| TSA 160 NT | |
| Hoogte | 100 mm |
| Diepte | 121 mm |
| Vleugelgewicht (max.) 1-vleugelig | 250 kg |
| Scharniermaat (min.-max.) 2-vleugelig | 1470 mm - 2800 mm |
| Vleugelbreedte (min.-max.) | 690 mm - 1400 mm |
| Kozijndiepte (max.) | 400 mm |
| Opdek van de deur (max.) | 20 mm |
| Type aandrijving | Elektrohydraulisch |
| Openingshoek (max.) | 115 ° |
| Voorspanning veer | EN3 - EN6 |
| DIN links | Ja |
| DIN rechts | Ja |
| Kopmontage niet-scharnierzijde met schaararm | Ja |
| Mechanische eindslag | Ja |
| Elektrische sluitvolgorderegeling | Ja |
| Ontkoppeling van de netspanning | Niet beschikbaar |
| Aanstuurvertraging (max.) | 10 s |
| Bedrijfsspanning | 230 V |
| Opgenomen vermogen | 300 W |
| Voedingsspanning voor externe verbruikers (24 V DC) | 1200 mA |
| Bedrijfstemperatuur | -15 - 50 °C |
| Beschermingsgraad | IP20 |
| Bedrijfsmodus | Uit, Automaat, Permanent open, Winkelsluiting, Nacht |
| Bedrijfsmodus | Volledig automatisch |
| Functie automaat | Ja |
| Functie Toetsen | Ja |
| Windvangfunctie | Ja |
| Obstakelherkenning | Ja |
| Automatisch omdraaien | Ja |
| Push & Go | Instelbaar |
| Bediening | Programmaschakelaar DPS |
| Parameters instellen | GEZEconnects (PC + Bluetooth), Serviceterminal ST 220 |
| Normconformiteit | DIN 18650, EN 16005 |
