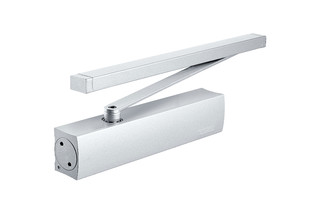

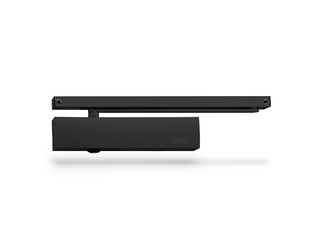

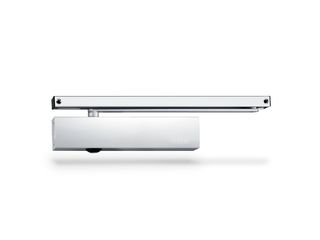

TS 5000 * Deurdranger met glijrail voor eenvleugelige deuren tot 1400 mm vleugelbreedte
- Traploos instelbare sluitkracht van EN2-6
- Zonder aanpassing voor naar rechts en links openende deuren bruikbaar
- Hydraulische eindslag, die de deur net voor de gesloten status versnelt
- Sluitsnelheid kan individueel aangepast worden
- Geïntegreerde openingsdemping, remt krachtig geopende deuren af
- Optische weergave van de sluitkracht voor het eenvoudig controleren van de instelling
Deze bovenliggende deurdranger voor eenvleugelige deuren staat voor een duidelijke lijnvoering. Hij is voor de montage op brandwerende en rookbeschermingsdeuren goedgekeurd.
Toepassingsgebieden
- Brand- en rookwerende deuren
- Rechtse en linkse aanslagdeuren
- Aanslagdeuren tot 1400 mm vleugelbreedte

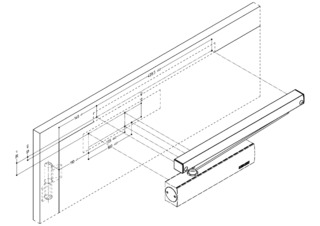

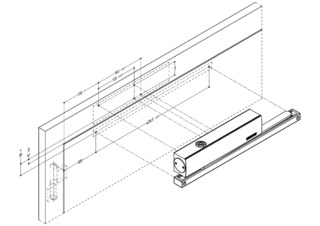

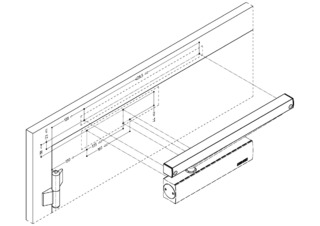

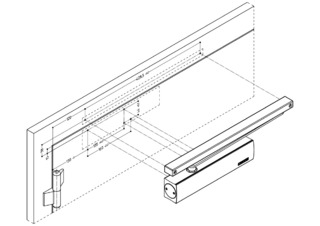

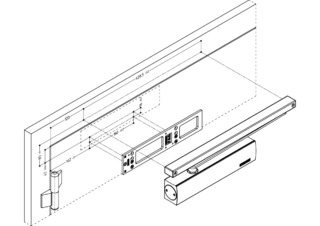

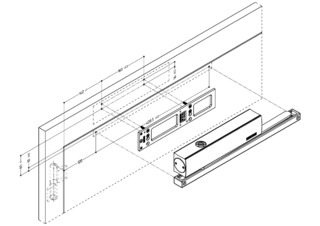

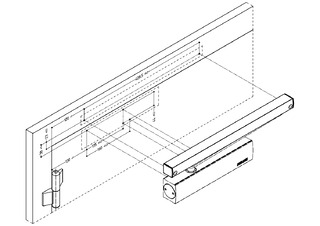

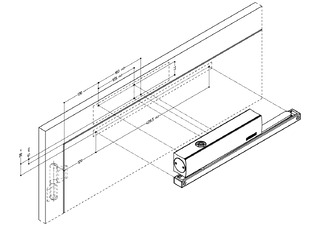

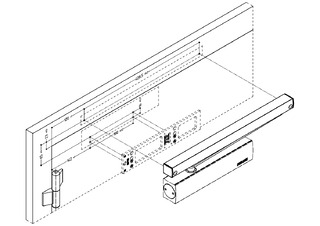

- Deurbladmontage scharnierzijde en kopmontage niet-scharnierzijde
Inbouwsituaties in referentieobjecten en -video's

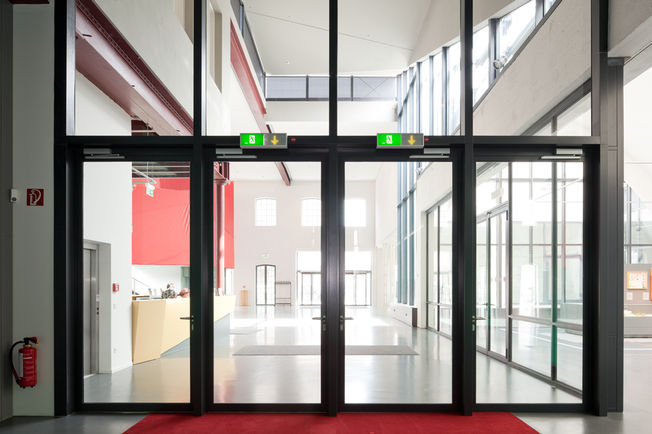

Deurdranger TS 5000, geïnstalleerd in het Textil- und Industriemuseum in Augsburg.
Het deurdranger biedt een optimaal gebruiksgemak en past perfect in het totaalbeeld. TS 5000 biedt niet alleen een hydraulische eindslag, maar ook een openingsdemping. © Dirk Wilhelmy / GEZE GmbH

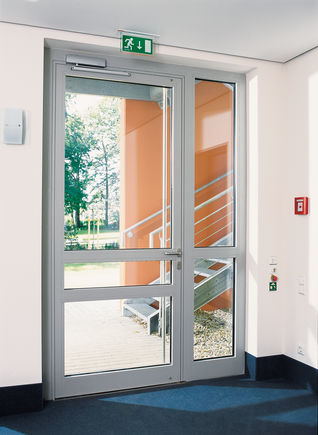

Deurdranger TS 5000 in het bejaardentehuis in Bad Lippspringe.
Het deurdranger biedt een optimaal gebruiksgemak en past perfect in het totaalbeeld. TS 5000 biedt niet alleen een hydraulische eindslag, maar ook een openingsdemping. © Martin Jakob / GEZE GmbH

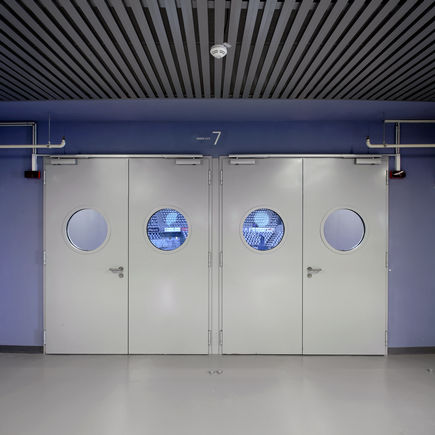

Deurdranger TS 5000 geïnstalleerd in de sporthal in Zadar, Kroatië.
Het deurdranger biedt een optimaal gebruiksgemak en past perfect in het totaalbeeld. TS 5000 biedt niet alleen een hydraulische eindslag, maar ook een openingsdemping. © Robert Les / GEZE GmbH
Deurdranger TS 5000 met T-Stop-glijrail
Deurdranger TS 5000 met T-stop-glijrail, geïnstalleerd in het bestuursgebouw van de Katholieke Kerk Stuttgart. © Dirk Wilhelmy / GEZE GmbH

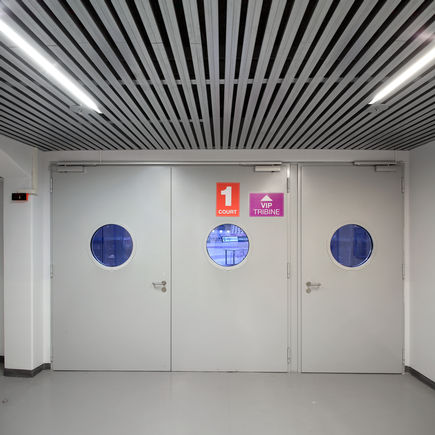

Deurdranger TS 5000 geïnstalleerd in de ingang van de zaal van de sportzaal in Zadar, Kroatië.
Het deurdranger biedt een optimaal gebruiksgemak en past perfect in het totaalbeeld. TS 5000 biedt niet alleen een hydraulische eindslag, maar ook een openingsdemping. © Robert Les / GEZE GmbH

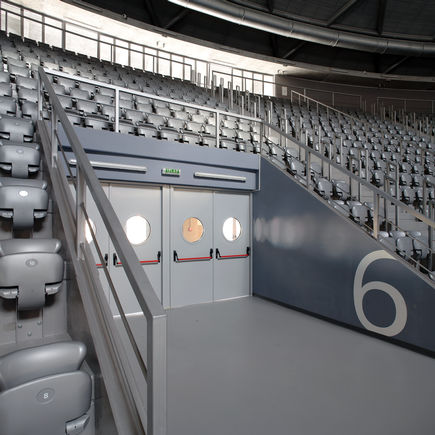

Bovenliggende deurdranger TS 5000, geïnstalleerd in Sports Hall in Zadar, Kroatië.
Het deurdranger biedt een optimaal gebruiksgemak en past perfect in het totaalbeeld. TS 5000 biedt niet alleen een hydraulische eindslag, maar ook een openingsdemping. © Robert Les / GEZE GmbH
Deurdranger TS 5000 geïnstalleerd in het bedrijfsgebouw bij Vector, Stuttgart.
Het deurdranger biedt een optimaal gebruiksgemak en past perfect in het totaalbeeld. TS 5000 biedt niet alleen een hydraulische eindslag, maar ook een openingsdemping. © Dirk Wilhelmy / GEZE GmbH

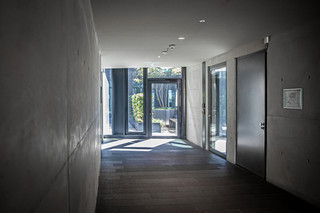

Deurdranger TS 5000 op een buitendeur naar het binnenhof van de Kö-Bogen II
Of het nu om binnen- of buitendeuren gaat, de TS 5000 biedt beproefde functie en kwaliteit. Tegelijkertijd is zijn tijdloze design in alle kleuren volgens RAL verkrijgbaar. © Jürgen Biniasch / GEZE GmbH

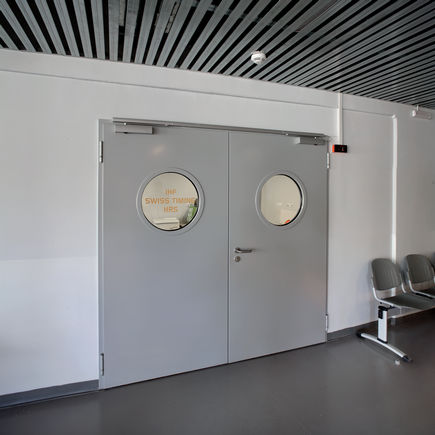

Deurdranger TS 5000 in de entree van de sportzaal in Zadar, Kroatië.
Het deurdranger biedt een optimaal gebruiksgemak en past perfect in het totaalbeeld. TS 5000 biedt niet alleen een hydraulische eindslag, maar ook een openingsdemping. © Robert Les / GEZE GmbH
Panorama Restaurant op de top van de Zugspitze
Op bijna 3.000 m boven zeeniveau is het multifunctionele restaurant een architectonische lust voor het oog. GEZE deur- en veiligheidssystemen zorgen ervoor dat alles bij aankomst soepel, comfortabel en onmerkbaar verloopt. De verschillende ruimtes en multifunctionele ruimtes maken het mogelijk - voor een unieke beleving op hoge hoogte. © Robert Sprang / GEZE GmbH

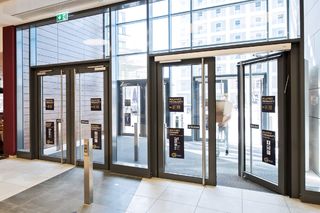

Bovenliggende deurdranger met glijrail - TS 5000 en draaideuraandrijving/deurdranger - TSA 160 NT IS/TS, Milaneo
De TS 5000 de bezoeker gebruiksgemak, doordat de zware deuren bij het dichvallen worden afgeremd en daardoor nagenoeg stil sluiten. Deze eigenschappen gelden ook voor de TSA 160 NT IS/TS, met als verschil dat deze bovendien de Push & Go functie bevat. © Jürgen Pollak / GEZE GmbH

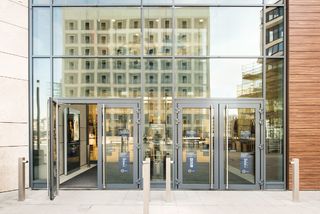

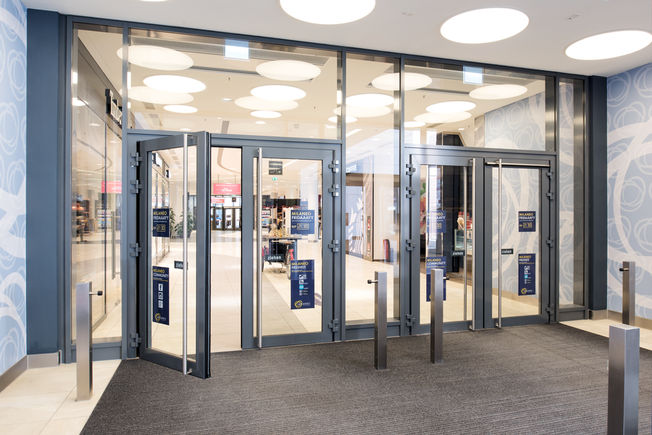

Toegangsoplossing met TS 5000, TSA 160 NT IS/TS en RWA K 600 T bij Milaneo Stuttgart
De interactie tussen de producten leidt tot een resultaat dat de bezoeker een maximaal toegangsgemak kan bieden. © Jürgen Pollak / GEZE GmbH
Deurdranger met glijrail - TS 5000 en draaideuraandrijving/deurdranger - TSA 160 NT IS/TS, Milaneo
De TS 5000 biedt de bezoeker toegangsgemak, omdat de zware deuren bij het dichtvallen worden afgeremd en daardoor nagenoeg stil sluiten. Deze eigenschappen gelden ook voor de TSA 160 NT IS/TS, met als verschil dat deze bovendien de Push & Go-functie bevat. © Jürgen Pollak / GEZE GmbH

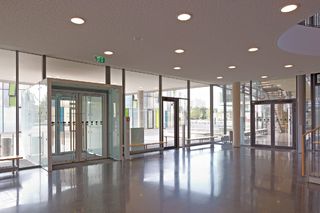

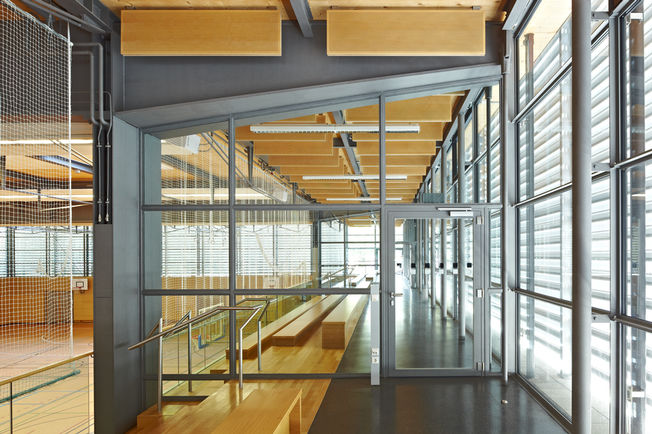

Deurdranger TS 5000, Centrum voor beroepsonderwijs München
Het deurdranger biedt een optimaal gebruiksgemak en past perfect in het totaalbeeld. TS 5000 biedt niet alleen een hydraulische eindslag, maar ook een openingsdemping. © Robert Sprang / GEZE GmbH
Entree beroepsopleidingscentrum met draaideuren en nooduitgang
De interactie van TS 5000, de Servo van Slimdrive SD en de TS 5000 R IS resulteert in het optimale gebruiksgemak evenals in een maximale barrièrevrijheid. © Robert Sprang / GEZE GmbH

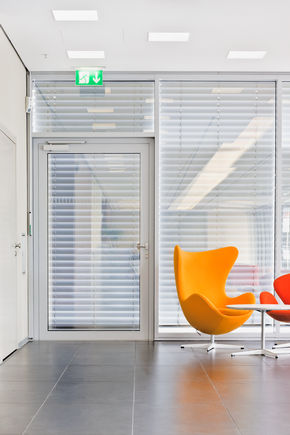

Deurdranger TS 5000 geïnstalleerd in het Rheinlandhaus in Keulen.
Het deurdranger biedt een optimaal gebruiksgemak en past perfect in het totaalbeeld. TS 5000 biedt niet alleen een hydraulische eindslag, maar ook een openingsdemping. © Lothar Wels / GEZE GmbH

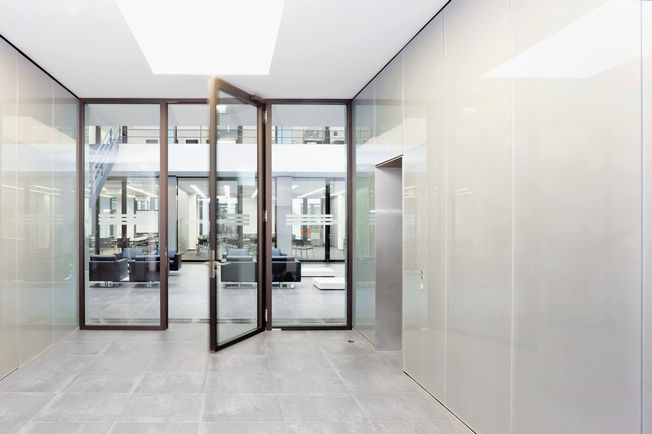

Deurdranger TS 5000, geïnstalleerd in het bedrijfsgebouw van Generali in Keulen.
De deurdranger maakt optimaal gebruiksgemak mogelijk en past perfect in het totaalbeeld. De TS 5000 biedt niet alleen een hydraulische eindslag, maar ook een openingsdemping. © Lothar Wels / GEZE GmbH

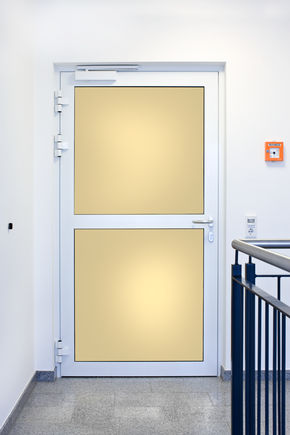

Deurdranger TS 5000, Integra verzorgingstehuis, Ronnenberg
Het deurdranger biedt een optimaal gebruiksgemak en past perfect in het totaalbeeld. TS 5000 biedt niet alleen een hydraulische eindslag, maar ook een openingsdemping. © Lothar Wels / GEZE GmbH
TS 5000 + OL 90 N overbrenging voor vliesgevel, Augustinum
TS 5000: brand- en rookwerende deuren + OL 90 N: naar binnen openend kiepraam, overbrenging voor vliesgevel © Dirk Wilhelmy / GEZE GmbH
Deurdranger TS 5000 in de entree van de sportzaal in Zadar, Kroatië.
Het deurdranger biedt een optimaal gebruiksgemak en past perfect in het totaalbeeld. TS 5000 biedt niet alleen een hydraulische eindslag, maar ook een openingsdemping. © Robert Les / GEZE GmbH

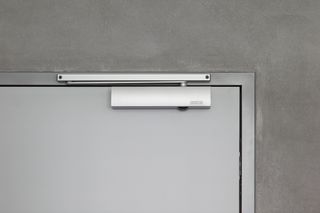

Verfijnd ontwerp voor moderne draaideuren: de GEZE TS 5000 deurdranger
De TS 5000 sluit betrouwbaar deuren en past goed in de architectuur © Nicolas Thome / GEZE GmbH
Productspecificaties
| TS 5000 | |
| Barrièrevrij conform DIN 18040 tot vleugelbreedte (max.) in mm | 1100 mm |
| Vleugelbreedte (max.) | 1400 mm |
| Type montage | Deurbladmontage scharnierzijde, Kopmontage niet-scharnierzijde |
| Openingshoek (max.) | 180 ° |
| Geschiktheid brandwerende deuren | Ja |
| Sluitkracht instelbaar | Ja, traploos |
| Sluitsnelheid instelbaar | Ja |
| Eindslag instelbaar | Ja, via ventiel |
| Openingsdemping geïntegreerd | Ja, hydraulisch instelbaar |
| Positie sluitkrachtinstelling | Voor |
| Weergave sluitkracht | Ja |
| Vastzetfunctie | Optioneel |
