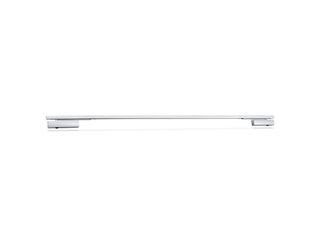

TS 5000 ISM * Deurdranger met glijrail voor tweevleugelige deuren met sluitvolgorderegeling
- Systeem van twee deurdrangers TS 5000 en ISM glijrail
- Traploos instelbare sluitkracht van EN2-6
- Zonder aanpassing voor naar rechts en links openende deuren bruikbaar
- Sluitvolgorderegeling houdt de loopdeur in wachtstand tot de standdeur gesloten is
- Hydraulische eindslag, die de deur net voor de gesloten status versnelt
- Sluitsnelheid kan individueel aangepast worden
- Geïntegreerde openingsdemping, remt krachtig geopende deuren af
- Optische weergave van de sluitkracht voor het eenvoudig controleren van de instelling
- Alle functies vanaf de voorzijde instelbaar
Toepassingsgebieden
- Brand- en rookwerende deuren
- Tweevleugelige aanslagdeuren
- Symmetrische en asymmetrische deurdeling mogelijk
- Aanslagdeuren tot 2800 mm scharnierafstand en 1400 mm vleugelbreedte, overlengte tot 3200 mm
- Minimale scharnierafstand 1300 mm, minimale breedte van de passieve vleugel 400 mm
- Deurbladmontage scharnierzijde
Inbouwsituaties in referentieobjecten en -video's

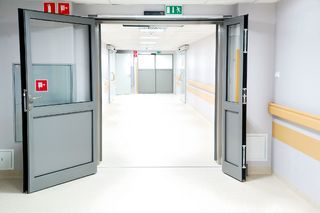

Deurdranger TS 5000 en 3000 ISM in het Militair Medisch Instituut
Deurdranger TS 5000 Deze deurdranger voor eenvleugelige deuren vertegenwoordigt heldere lijnen. Goedgekeurd voor installatie op brandwerende en rookbeschermingsdeuren en voor de installatie van 3000 geïntegreerde sluitvolgorderegelingen bij het Militair Medisch Instituut in Warschau, Polen. © Łukasz Janicki / GEZE GmbH

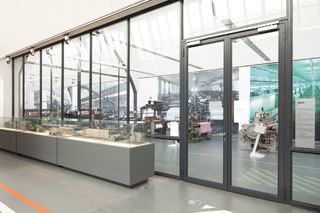

Bovenliggende deurdranger met glijrail TS 5000 ISM, geïnstalleerd in het Textil- und Industriemuseum in Augsburg.
Deurdranger voor tweevleugellige deuren met sluitvolgorderegeling en geïntegreerde openingsdemping, waardoor krachtig uitzwaaiende deuren worden afgeremd. © Dirk Wilhelmy / GEZE GmbH

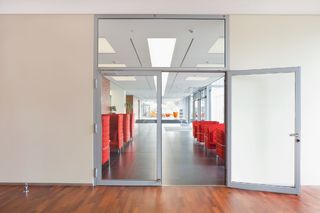

Bovenliggende deurdranger met glijrail TS 5000 ISM, geïnstalleerd in het Rheinlandhaus in Keulen.
Deurdranger voor tweevleugellige deuren met sluitvolgorderegeling en geïntegreerde openingsdemping, waardoor krachtig uitzwaaiende deuren worden afgeremd. © Lothar Wels / GEZE GmbH

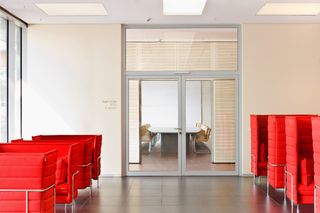

Bovenliggende deurdranger met glijrail TS 5000 ISM, geïnstalleerd in het Rheinlandhaus in Keulen.
Deurdranger voor tweevleugellige deuren met sluitvolgorderegeling en geïntegreerde openingsdemping, waardoor krachtig uitzwaaiende deuren worden afgeremd. © Lothar Wels / GEZE GmbH

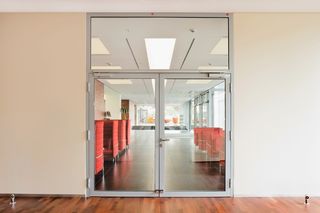

Bovenliggende deurdranger met glijrail TS 5000 ISM, geïnstalleerd in het Rheinlandhaus in Keulen
Deurdranger voor tweevleugellige deuren met sluitvolgorderegeling en geïntegreerde openingsdemping, waardoor krachtig uitzwaaiende deuren worden afgeremd. © Lothar Wels / GEZE GmbH
Productspecificaties
| TS 5000 ISM | |
| Barrièrevrij conform DIN 18040 tot vleugelbreedte (max.) in mm | 1100 mm |
| Vleugelbreedte (max.) | 1400 mm |
| Type montage | Deurbladmontage scharnierzijde |
| Openingshoek (max.) | 180 ° |
| Minimale scharnierafstand | 1300 mm |
| Minimale standvleugelbreedte | 400 mm |
| Geschiktheid brandwerende deuren | Ja |
| Sluitkracht instelbaar | Ja, traploos |
| Sluitsnelheid instelbaar | Ja |
| Eindslag instelbaar | Ja, via ventiel |
| Openingsdemping geïntegreerd | Ja, hydraulisch instelbaar |
| Positie sluitkrachtinstelling | Voor |
| Weergave sluitkracht | Ja |
| Vastzetfunctie | Optioneel |
| Sluitvolgorderegeling geïntegreerd | Ja |
