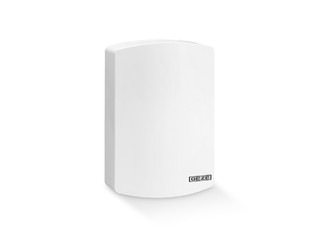

THZ N4 * Trappenhuiscentrale in compacte behuizing voor rookafvoersysteem en kleine rook- en warmteafvoerinstallaties
- Compact en aantrekkelijk design met een kunststof behuizing
- Maximale flexibiliteit door uitgebreide parametreermogelijkheden
- Veiligheid en betrouwbaarheid bevestigd door VdS-erkenning en TÜV-keuring
- Samenschakeling van meerdere trappenhuiscentrales via potentiaalvrije contacten mogelijk
- Snelle en eenvoudige inbedrijfstelling met de service terminal ST 220
- Eenvoudige en snelle montage
Toepassingsgebieden

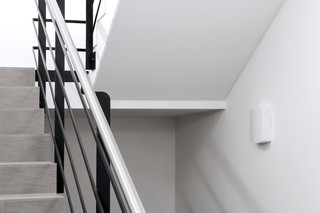

- Rookafvoersysteem in trappenhuizen
- Voor kleinere RWA-oplossingen met een brandcompartimentering
- Aansluitmogelijkheden voor rookmelder, FT 4 knop, BMC-contact, ventilatorschakelaar en weersensoren
- Voor aandrijvingen van rook- en warmteafvoerinstallaties met een totale stroomopname van 4,5 A
- Besturing van elektromotorische 24 V aandrijvingen voor de rook- en warmteafvoerinstallatie in geval van brand
- Besturing van een gecontroleerde natuurlijke ventilatie
- Geschikt voor nieuwbouw of uitbreiding van bestaande bouw
Productspecificaties
| THZ N4 | |
| Afmetingen | 193 x 285 x 89 mm |
| Breedte | 193 mm |
| Hoogte | 285 mm |
| Diepte | 89 mm |
| Materiaal | Kunststof |
| Kleur | wit RAL 9016 |
| Beschermingsgraad | IP30 |
| Bedrijfstemperatuur | -5 - 40 °C |
| Bedrijfsspanning | 230 V AC |
| Opgenomen vermogen (max.) | 120 W |
| Aansluitdoorsnede / netwerk | 1.5 mm² |
| Uitgangsspanning | 24 V DC +/-15% |
| Rimpelstroom | 2 % |
| Uitgangsstroom (max.) | 4.5 A |
| Inschakeltijd bij max. uitgangsstroom | 30 % |
| Aansluitdoorsnede motorleiding | 4 mm² |
| Accucapaciteit | 2.3 Ah |
| Alarmgroepen | 1 |
| Ventilatiegroepen | 1 x |
| Netwerk van meerdere centrales | Doorgeven van de signalen alarm en reset voor de koppeling van max. 10 centrales |
| Beschikbare signaaluitgangen | 3 parametreerbare meldcontacten |
| Parametrisering centrales | Servicetoetsen en 5 LEDs of ST 220 |
| Normconformiteit | EN 12101-10, ISO 21927-9 |
| Keurmerken | VdS |
Downloads
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
Varianten & bevestigingsmateriaal
* Opmerking over de weergegeven producten
De hierboven genoemde producten kunnen variëren qua vorm, type, kenmerken en functie (ontwerp, afmetingen, beschikbaarheid, goedkeuringen, normen etc.) afhankelijk van het land. Neem voor vragen contact op met uw GEZE-contactpersoon, of stuur ons een E-Mail .
