OL 90 N * Opbouw bovenraamsluiting met een openingswijdte van 170 mm
- Bereikt bij alle vleugelhoogtes de volledige openingsbreedte van 170 mm
- De openingsbreedte is instelbaar
- Weinig ruimte nodig door vlak design van de schaar
- Geïntegreerde vleugelvergrendeling in de schaar garandeert een veilige vergrendeling
- Ontkoppelblokkering en afsluitbare handgreep bieden extra veiligheid
- Vergrendelingsmeenemer en extra vergrendelingen verhogen de veiligheid en dichtheid
- Eenvoudig inhaken en ontkoppelen van scharen door middel van ontgrendelingsknop maakt de raamreiniging van binnen en buiten mogelijk.
- Compleet voorgemonteerde modules vergemakkelijken de montage
Toepassingsgebieden
- Comfortabele en dagelijkse ventilatie van ruimtes en trappenhuizen
- Naar binnen openende kiepramen
- Op het rechthoekige raam ook voor naar binnen openende klapramen bruikbaar
- Speciale vormen zoals schuine, driehoekige, ronde en vlakboogramen realiseerbaar
- Individueel bruikbaar voor verschillende toepassingsgebieden (stijl-/kozijnverbindingen en raamkozijnverbindingen etc.)
- Koppeling en bediening van meerdere ramen door hoekoverdracht
- Automatisering door elektrische lineaire aandrijving E 212
- Montage op houten, kunststof of aluminium ramen
- Kopmontage

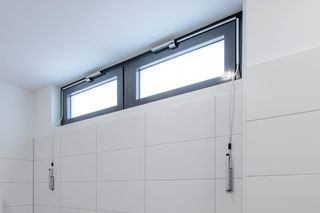

Inbouwsituaties in referentieobjecten en -video's

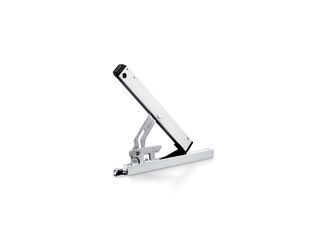

Bovenlichtopener OL 90 N met hendel
Opbouw-bovenraamsluiting met een openingsbreedte van 170 mm © GEZE GmbH
Productspecificaties
| OL 90 N | |
| Lengte | 242 mm |
| Diepte | 49 mm |
| Hoogte | 16 mm |
| Openingshoek (max.) | 170 mm |
| Vleugelbreedte (min.) | 380 mm |
| Vleugelhoogte (min.) | 250 mm |
| Vleugelgewicht (max.) | 80 kg |
| Slag van het beslag | 54 mm |
| Openingswijdte instelbaar (reductie van de slag) | Beperkt |
| De vleugelvergrendeling is in de schaar geïntegreerd | Ja |
| De schaar kan door middel van een knop van het raam worden losgekoppeld | Ja |
| Inbraakvertragende vergrendeling (SKG) | Ja |
| Afsluitbaar | Ja |
| Ontkoppelblokkering | Ja |

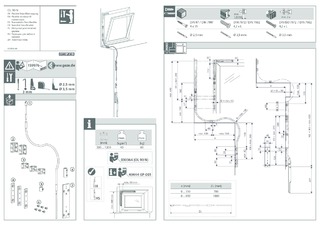

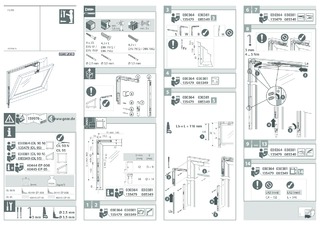

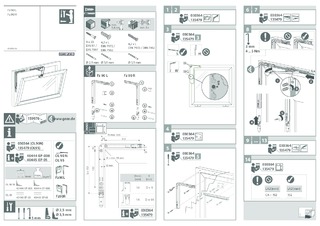

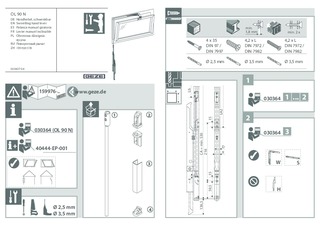

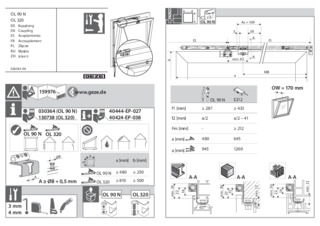

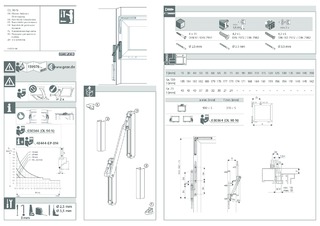

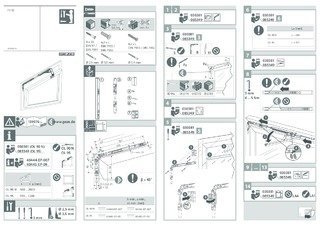

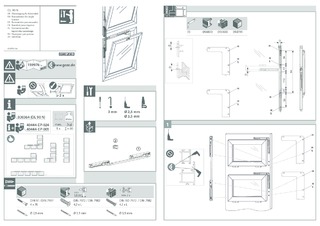

Downloads
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
Varianten & bevestigingsmateriaal
* Opmerking over de weergegeven producten
De hierboven genoemde producten kunnen variëren qua vorm, type, kenmerken en functie (ontwerp, afmetingen, beschikbaarheid, goedkeuringen, normen etc.) afhankelijk van het land. Neem voor vragen contact op met uw GEZE-contactpersoon, of stuur ons een E-Mail .
