E 1500 N * Spindelaandrijving met smalle afmetingen voor zware vleugels in het gevel- en dakgebied
- Smalle afmetingen en een aluminium behuizing voor zeer hoge designeisen
- Robuuste en corrosiebestendige uitvoering met ingebouwde eindpositiedemping
- Voor vleugelbreedtes van meer dan 1200 mm zijn Syncro-aandrijvingssets beschikbaar
- Omvangrijke consoles maken veelzijdige montage aan hoofd- of secundaire sluitzijde mogelijk
- Syncro-set zonder externe besturingseenheid
Toepassingsgebieden
- Zware raamelementen in het gevel- en dakgebied
- Natuurlijke ventilatie, rook- en warmteafvoerinstallaties (RWA)
- Naar binnen en buiten toe openende ramen met kiep-, klap- of draaivleugels alsmede dakramen
- Gebruik in het luchtafvoer- en toevoersysteem
- Montage op houten-, kunststof- of metalen ramen
Inbouwsituaties in referentieobjecten en -video's

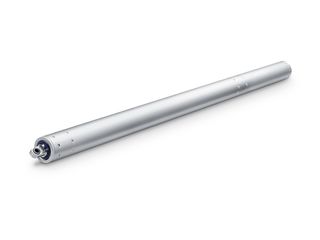

Spindelaandrijving E 1500

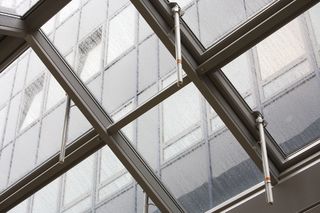

Spindelaandrijving met smalle afmetingen voor zware vleugels in het gevel- en dakgebied. © Nikolaus Grünwald / GEZE GmbH
Productspecificaties
| E 1500 N | |
| Afmetingen | 36 x 36 mm |
| Openingssnelheid RWA | 4 mm/s |
| Openingssnelheid ventilatie | 4 mm/s |
| Sluitsnelheid (max.) | 4 mm/s |
| Dichthoudkracht (max.) | 5000 N |
| Drukkracht | 1600 N |
| Trekkracht | 1600 N |
| Spanning tijdens bedrijf | 24 V (+25 % tot -20 %) |
| Bedrijfsspanning | 24 V DC |
| Stroomverbruik | 1.2 A |
| Stroomverbruik | 29 W |
| Rimpelstroom | 20 % |
| Inschakelduur | 30 % |
| Aansluitkabel lengte | 2.5 m |
| Aansluitkabel met afwijkende lengte | 5 m, 10 m |
| Min. aderdoorsnede | 1 mm² |
| Aantal aders | 3 aders |
| Bedrijfstemperatuur | -5 - 75 °C |
| Beschermingsgraad | IP65 |
| Beschermingsklasse | III |
| Syncro-functie | Ja |
| Soort extra vergrendeling | Vergrendelingsaandrijving |
| Soort verkorting van de slag | Fabrieksinstelling |
| Eindafschakeling open | Elektronisch |
| Eindafschakeling gesloten | Elektronisch |
| Uitschakeling bij overbelasting | Ja |
| Volledig geopend binnen 60 s | Ja, tot een slag van max. 300 mm |
| Aantal synchronisatie aandrijvingen | 4 |
| Kiepraam NAAR BINNEN OPENEND kozijnmontage | Ja |
| Kiepraam NAAR BINNEN OPENEND vleugelmontage | Ja |
| Kiepraam NAAR BUITEN OPENEND kozijnmontage | Ja |
| Draairaam NAAR BINNEN OPENEND kozijnmontage | Ja |
| Draairaam NAAR BINNEN OPENEND vleugelmontage | Ja |
| Draairaam NAAR BUITEN OPENEND kozijnmontage | Ja |
| Klapraam NAAR BINNEN OPENEND kozijnmontage | Ja |
| Klapraam NAAR BINNEN OPENEND vleugelmontage | Ja |
| Klapraam NAAR BUITEN OPENEND kozijnmontage | Ja |
| Dakraam NAAR BUITEN OPENEND | Ja |
Downloads
LABELLING OBLIGATION: © Nikolaus Grünwald / GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
Varianten & bevestigingsmateriaal
* Opmerking over de weergegeven producten
De hierboven genoemde producten kunnen variëren qua vorm, type, kenmerken en functie (ontwerp, afmetingen, beschikbaarheid, goedkeuringen, normen etc.) afhankelijk van het land. Neem voor vragen contact op met uw GEZE-contactpersoon, of stuur ons een E-Mail .
