E 250 NT * Spindelaandrijving met compact model en groot toepassingsbereik
- Traploos instelbare aandrijfslag en individuele snelheden voor ventilatie en RWA
- Synchronisatie van max. vier aandrijvingen zonder extern besturingsapparaat
- Eenvoudige omschakeling van de bedrijfsmodus (Solo en Syncro, Master/Slave) door middel van Dip-schakelaar
- IQ windowdrive - intelligente aandrijvingsbesturing
- Getest als natuurlijke rook- en warmteafvoerinstallatie (SHEV) conform EN 12101-2
Toepassingsgebieden
- Rook- en warmteafvoerinstallatie (RWA) en natuurlijke ventilatie (24 V) voor het direct openen in het gevel- en dakgebied
- Naar binnen en buiten toe openende ramen met kiep-, klap- of draaivleugels alsmede dakramen
- Gebruik in het luchtafvoer- en toevoersysteem
- E 250 NT alleen voor droge ruimtes, variant E 250 NT AB voor het beschermd buitenbereik (bijv. afdaken)
- Montage op houten-, kunststof- of metalen ramen
Inbouwsituaties in referentieobjecten en -video's

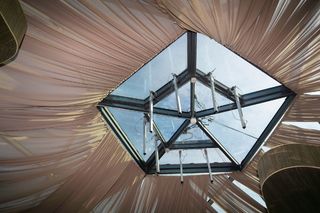

Spindelaandrijving E 250 NT geïnstalleerd in een kantoorgebouw
De E 250 NT is een spindelaandrijving in compact model met groot toepassingsgebied zoals bijv. bij de RWA en natuurlijke ventilatie voor het rechtstreeks uitzetten in het gevel- en dakgebied. Bovendien kan hij ook op naar binnen en naar buiten openende ramen met kiep-, klap- en draaivleugels aangebracht worden. © Jürgen Pollak / GEZE GmbH

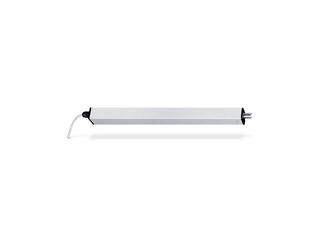

Spindelaandrijving E 250 NT

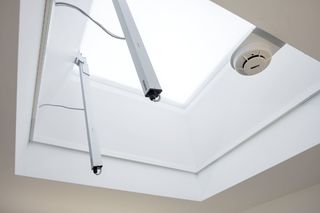

Spindelaandrijving E 250 NT spindelaandrijving in compact ontwerp met groot toepassingsgebied, geïnstalleerd in een woongebouw © GEZE GmbH
E 250 NT
Spindelaandrijving voor bijzonder zware dakramen Natuurlijke ventilatie, rook- en warmteafvoerinstallaties (RWA), natuurlijke rook- en warmteafvoerinstallatie (NRWG) Montage op houten, kunststof of metalen ramen Robuuste en corrosiebestendige uitvoering met ingebouwde eindpositiedemping. Aluminium behuizing voor zeer hoge designeisen. © GEZE GmbH
Spindelantrieb E 250 NT in een kantoor-gebouw
De E 250 NT is een compacte spindelaandrijving met een groot toepassingsgebied zoals rook- en warmteafvoerinstallatie en natuurlijke ventilatie voor rechtstreeks uitzetten in het gebied van gevel en dak. Bovendien kan het ook worden toegepast op naar binnen en naar buiten openende ramen met kantel-, klap- en draaivleugels. © Jürgen Pollak / GEZE GmbH
Productspecificaties
| E 250 NT | |
| Afmetingen | 40 x 47 mm |
| Openingssnelheid RWA | 5,7 mm/s, slag 500: 9,5 mm/s |
| Openingssnelheid ventilatie | 5 mm/s |
| Drukkracht (max.) | 750 N |
| Dichthoudkracht (max.) | 2000 N |
| Drukkracht | 750 N |
| Trekkracht | 750 N |
| Spanning tijdens bedrijf | 24 V ± 25 % |
| Bedrijfsspanning | 24 V DC |
| Stroomverbruik | 1.3 A |
| Stroomverbruik volgens toepassingsgebied | Ventilatie (24 V): 0,9 A; RWA (18 V): 1,0 A Slag 500: Ventilatie (24 V): 1,1 A; RWA (18 V): 1,3 A |
| Stroomverbruik | 20 W |
| Inschakelduur | 30 % |
| Aansluitkabel lengte | 2 m |
| Aansluitkabel met afwijkende lengte | 5 m, 7.5 m |
| Min. aderdoorsnede | 0.75 mm² |
| Aantal aders | 4 aders |
| Bedrijfstemperatuur | -5 - 70 °C |
| Beschermingsgraad | IP65 |
| Beschermingsklasse | III |
| Syncro-functie | Ja |
| Extra vergrendeling verkrijgbaar | Ja |
| Soort extra vergrendeling | Vergrendelingsaandrijving |
| Soort verkorting van de slag | Instelapparaat, Fabrieksinstelling |
| Eindafschakeling open | Elektronische eindafschakeling |
| Eindafschakeling gesloten | Elektronisch door middel van traject en belasting |
| Uitschakeling bij overbelasting | Ja |
| Volledig geopend binnen 60 s | Ja, tot een slag van max. 500 mm |
| SHEV getest | Ja |
| SHEV extra informatie | Ja, tot een slag van max. 500 mm |
| Aantal synchronisatie aandrijvingen | 4 |
| KNX-compatibel | Ja |
| Kiepraam NAAR BINNEN OPENEND kozijnmontage | Ja |
| Kiepraam NAAR BINNEN OPENEND vleugelmontage | Ja |
| Kiepraam NAAR BUITEN OPENEND kozijnmontage | Ja |
| Draairaam NAAR BINNEN OPENEND kozijnmontage | Ja |
| Draairaam NAAR BINNEN OPENEND vleugelmontage | Ja |
| Draairaam NAAR BUITEN OPENEND kozijnmontage | Ja |
| Klapraam NAAR BINNEN OPENEND kozijnmontage | Ja |
| Klapraam NAAR BINNEN OPENEND vleugelmontage | Ja |
| Klapraam NAAR BUITEN OPENEND kozijnmontage | Ja |
| Dakraam NAAR BUITEN OPENEND | Ja |

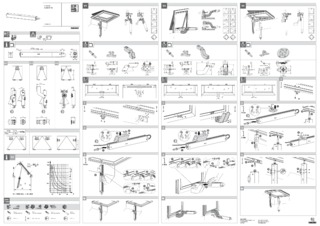

Downloads
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © Jürgen Pollak / GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
Varianten & bevestigingsmateriaal
* Opmerking over de weergegeven producten
De hierboven genoemde producten kunnen variëren qua vorm, type, kenmerken en functie (ontwerp, afmetingen, beschikbaarheid, goedkeuringen, normen etc.) afhankelijk van het land. Neem voor vragen contact op met uw GEZE-contactpersoon, of stuur ons een E-Mail .
