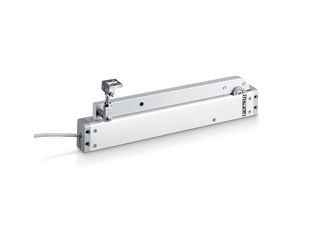

RWA K 600 F * Klapschaarandrijving voor de montage op ramen
- 90°-raamopening in minder dan 60 seconden
- Krachtige aandrijving met grote kracht
- Aansluitkabel door middel van stekker eenvoudig verwisselbaar
- Geïntegreerd meldcontact voor terugmeldingen
- Geïntegreerde Syncro-module die max. twee aandrijvingen kan bedienen zonder externe besturingseenheid
- Getest als natuurlijke rook- en warmteafvoerinstallatie (SHEV) conform EN 12101-2
Toepassingsgebieden
- RWA en natuurlijke ventilatie (24 V)
- Naar binnen openende ramen met kiep-, klap- en draaivleugels
- Montage op houten-, kunststof- of metalen ramen
- Kopmontage
Inbouwsituaties in referentieobjecten en -video's

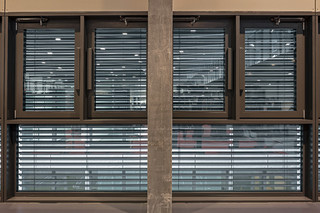

Buitenaanzicht station Montreux
Buitenaanzicht station Montreux © Lorenz Frey / GEZE GmbH
Buitenaanzicht station Montreux
Buitenaanzicht station Montreux © Lorenz Frey / GEZE GmbH
Buitenaanzicht station Montreux
Buitenaanzicht station Montreux © Lorenz Frey / GEZE GmbH
Buitenaanzicht station Montreux
Buitenaanzicht station Montreux © Lorenz Frey / GEZE GmbH
Buitenaanzicht station Montreux
Buitenaanzicht station Montreux © Lorenz Frey / GEZE GmbH
Uitzethendelaandrijving K 600 F station Montreux
Uitzethendelaandrijving voor de montage op ramen © Lorenz Frey / GEZE GmbH
Binnenbereik ingang van het reisbureau station Montreux
Ingang reisbureau station Montreux © Lorenz Frey / GEZE GmbH
Binnenbereik station Montreux
Historische trap station Montreux © Lorenz Frey / GEZE GmbH
Uitzethendelaandrijving K 600 F station Montreux
Uitzethendelaandrijving voor de montage op ramen © Lorenz Frey / GEZE GmbH
Binnenbereik station Montreux
Binnenbereik station Montreux © Lorenz Frey / GEZE GmbH
Binnenbereik station Montreux
Historische trap station Montreux © Lorenz Frey / GEZE GmbH
Binnenbereik station Montreux
Historische trap station Montreux © Lorenz Frey / GEZE GmbH
Binnenbereik station Montreux
Historische trap station Montreux © Lorenz Frey / GEZE GmbH
Binnenbereik station Montreux
Historische trap station Montreux © Lorenz Frey / GEZE GmbH
Uitzethendelaandrijving K 600 F station Montreux
Uitzethendelaandrijving voor de montage op ramen © Lorenz Frey / GEZE GmbH
Kettenantrieb Powerchain Bahnhof Montreux
Kettenantrieb Powerchain mit IQ Bo Safety und Flatscan W rechts und Flatscan W links © Lorenz Frey / GEZE GmbH
Station Montreux
Kettingaandrijving voor grote en zware raamelementen, waarvoor grote openingsbreedtes nodig zijn © Lorenz Frey / GEZE GmbH
Klapphebelantrieb K 600 F Bahnhof Montreux
Klapphebelantrieb zur Montage an Fenstern © Lorenz Frey / GEZE GmbH
Station Montreux
Historische trap © Lorenz Frey / GEZE GmbH
Station Montreux
Kettingaandrijving voor grote en zware raamelementen, waarvoor grote openingsbreedtes nodig zijn © Lorenz Frey / GEZE GmbH
Station Montreux
Kettingaandrijving voor grote en zware raamelementen, waarvoor grote openingsbreedtes nodig zijn © Lorenz Frey / GEZE GmbH
Kettenantrieb Powerchain Bahnhof Montreux
Kettenantrieb für große und schwere Fensterelemente, die große Öffnungsweiten erfordern © Lorenz Frey / GEZE GmbH
Kettingaandrijving Powerchain station Montreux
Kettingaandrijving voor grote en zware raamelementen, waarvoor grote openingsbreedtes nodig zijn © Lorenz Frey / GEZE GmbH
Kettingaandrijving Powerchain station Montreux
Kettingaandrijving voor grote en zware raamelementen, waarvoor grote openingsbreedtes nodig zijn © Lorenz Frey / GEZE GmbH
Kettingaandrijving Powerchain station Montreux
Kettingaandrijving voor grote en zware raamelementen, waarvoor grote openingsbreedtes nodig zijn © Lorenz Frey / GEZE GmbH
Kettingaandrijving Powerchain station Montreux
Kettingaandrijving voor grote en zware raamelementen, waarvoor grote openingsbreedtes nodig zijn © Lorenz Frey / GEZE GmbH
Kettingaandrijving Powerchain station Montreux
Kettingaandrijving voor grote en zware raamelementen, waarvoor grote openingsbreedtes nodig zijn © Lorenz Frey / GEZE GmbH
Flatscan W rechts treinstation Montreux
Flatscan W rechts treinstation Montreux © Lorenz Frey / GEZE GmbH
Flatscan W links station Montreux
Flatscan W links station Montreux © Lorenz Frey / GEZE GmbH
Uitzethendelaandrijving K 600 F station Montreux
Uitzethendelaandrijving voor de montage op ramen © Lorenz Frey / GEZE GmbH
Binnenbereik station Montreux
Binnenbereik apotheek station Montreux © Lorenz Frey / GEZE GmbH
Kettingaandrijving Powerchain station Montreux
Kettingaandrijving voor grote en zware raamelementen, waarvoor grote openingsbreedtes nodig zijn © Lorenz Frey / GEZE GmbH
Kettingaandrijving Powerchain station Montreux
Kettingaandrijving voor grote en zware raamelementen, waarvoor grote openingsbreedtes nodig zijn © Lorenz Frey / GEZE GmbH
Station Montreux
Kettingaandrijving voor grote en zware raamelementen, waarvoor grote openingsbreedtes nodig zijn © Lorenz Frey / GEZE GmbH
Kettingaandrijving Powerchain station Montreux
Kettingaandrijving voor grote en zware raamelementen, waarvoor grote openingsbreedtes nodig zijn © Lorenz Frey / GEZE GmbH
Binnenbereik station Montreux
Historische trap station Montreux © Lorenz Frey / GEZE GmbH
Productspecificaties
| RWA K 600 F | |
| Afmetingen | 421 x 40 x 86 mm |
| Behuizingsmateriaal | Aluminium |
| Drukkracht | 600 N |
| Trekkracht | 600 N |
| Spanning tijdens bedrijf | 24 V ± 25 % |
| Bedrijfsspanning | 24 V DC |
| Stroomverbruik | 1.4 A |
| Rimpelstroom | 20 % |
| Inschakelduur | 30 % |
| Aansluitkabel lengte | 5 m |
| Aansluitkabel met afwijkende lengte | 10 m |
| Min. aderdoorsnede | 0.5 mm² |
| Aantal aders | 5 aders |
| Bedrijfstemperatuur | -5 - 75 °C |
| Beschermingsgraad | IP32 |
| Beschermingsklasse | III |
| Syncro-functie | Ja |
| Extra vergrendeling verkrijgbaar | Ja |
| Soort extra vergrendeling | Vergrendelingsaandrijving |
| Soort verkorting van de slag | Instelapparaat |
| Eindafschakeling open | Interne afstandssensor |
| Eindafschakeling gesloten | Interne afstandssensor |
| Uitschakeling bij overbelasting | Ja |
| SHEV getest | Ja |
| Aantal synchronisatie aandrijvingen | 2 |
| Kiepraam NAAR BINNEN OPENEND kozijnmontage | Ja |
| Draairaam NAAR BINNEN OPENEND kozijnmontage | Ja |
| Klapraam NAAR BINNEN OPENEND kozijnmontage | Ja |
Downloads
LABELLING OBLIGATION: © Lorenz Frey / GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
Varianten & bevestigingsmateriaal
* Opmerking over de weergegeven producten
De hierboven genoemde producten kunnen variëren qua vorm, type, kenmerken en functie (ontwerp, afmetingen, beschikbaarheid, goedkeuringen, normen etc.) afhankelijk van het land. Neem voor vragen contact op met uw GEZE-contactpersoon, of stuur ons een E-Mail .
