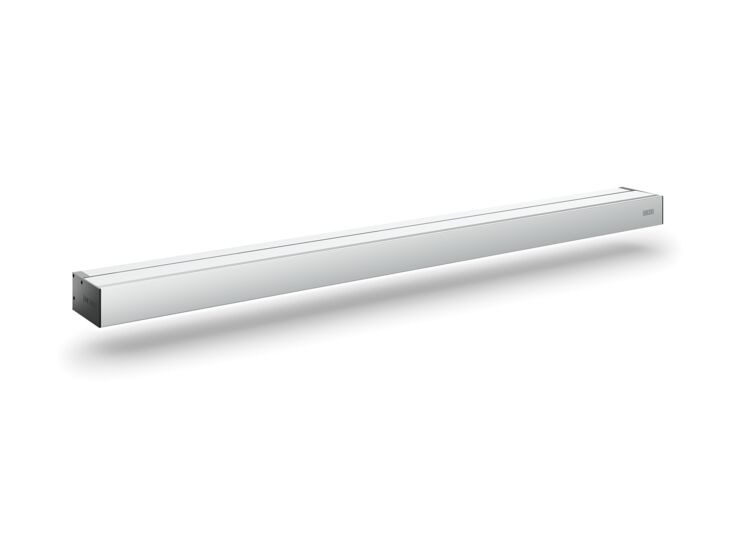

ECdrive T2-FR * Automatisch lineair-schuifdeursysteem in vlucht- en evacuatieroutes voor deuren tot 140 kg vleugelgewicht
- Smal design met slechts 100 mm kaphoogte voor meer vormgevingsvrijheid
- Met dubbele rolwagen en GCprofile Therm tot 140 kg vleugelgewicht toegestaan
- Efficiënte montage door voorgeboord loopprofiel en lange openingen
- Doorlopende vloergeleiding voor de gecontroleerde afvoer van regenwater verkrijgbaar
- Geïntegreerde kabelgeleidingen vergemakkelijken het leggen van de kabels
- Koppelbaar en door middel van open standaard (BACnet) in de gebouwautomatisering integreerbaar
- Automatische storingsherkenning en registratie
- Vrij parametrisering in- en uitgangen voor verschillende functies
- Geïntegreerde oplaadbare batterij voor noodopening bij stroomuitval
- Zelfreinigende loopwagen reduceert de onderhoudskosten
- Verschillende mechanische en elektrische vergrendelingen zijn optioneel beschikbaar
- Service-interface voor eenvoudig onderhoud
De nieuwe ECdrive T2-FR zorgt met zijn smalle design voor nieuwe vormgevingsmogelijkheden en dat tegen een uitstekende prijs-/prestatieverhouding. In combinatie met het profielsysteem GCprofile Therm wordt de energie-efficiëntie extra verbeterd.
Toepassingsgebieden
- Schuifdeursystemen met enkele en dubbele vleugel in vluchtroutes
- Binnen- en buitendeuren met hoge toegangsfrequentie
- Complete oplossing voor ingangsgebieden met GCprofile Therm en bovenlicht
- Bij verhoogde eisen aan de dichtheid of energie-efficiëntie
- Openingsbreedtes van 700 tot 3000 mm mogelijk
- Deurvleugelgewichten tot 140 kg per vleugel
- Geschikte profielsystemen zijn profielsysteem met smalle lijst met ISO- en Mono-glas, GCprofile Therm, ESG-klemprofiel, kozijn- en houten deurblad door de klant
Inbouwsituaties in referentieobjecten en -video's

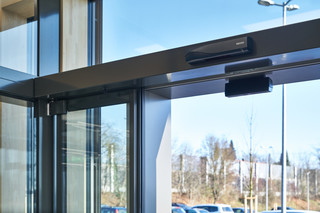

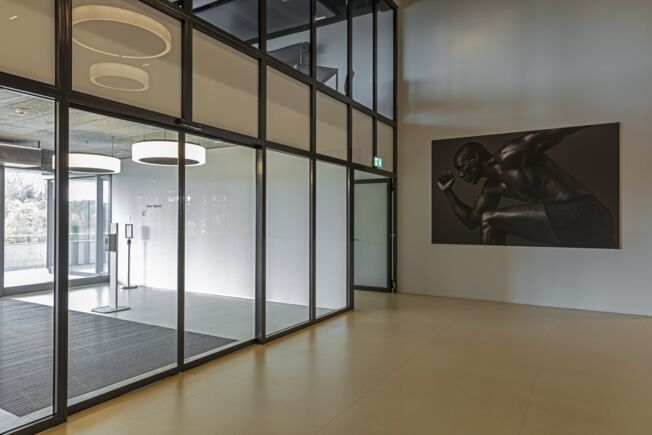

ECdrive T2 FR in het atletiekcentrum OYM
De ECdrive T2-FR van GEZE zorgt voor vluchtroutebeveiliging in het druk bezochte entreegebied. © Lorenz Frey / GEZE GmbH

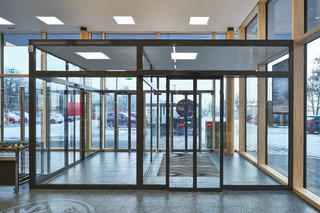

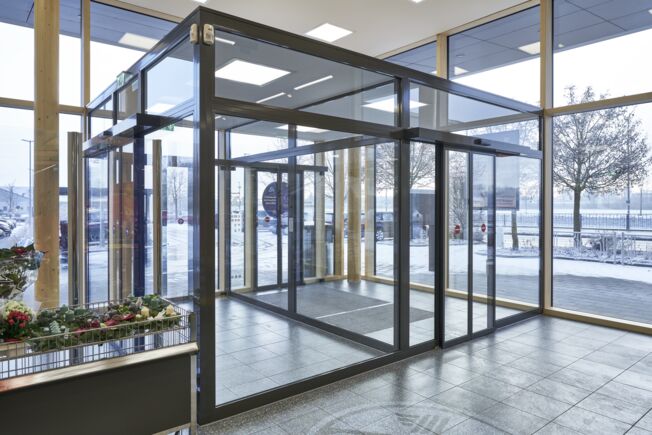

Automatische schuifdeuraandrijving ECdrive T2-FR, geïnstalleerd in het Aldi Süd-filiaal in Mühldorf
Automatisch lineair-schuifdeursysteem op vluchtroutes © Robert Sprang / GEZE GmbH

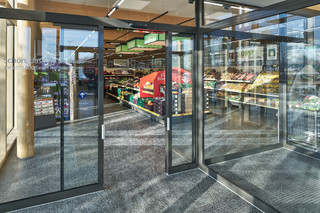

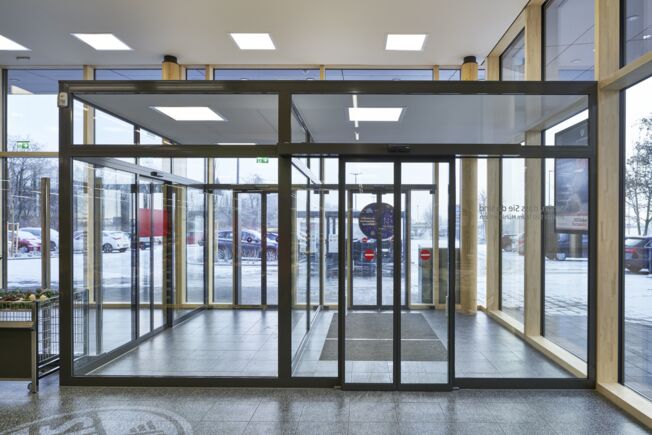

Automatische schuifdeuraandrijving ECdrive T2-FR, geïnstalleerd in de Aldi Süd-vestiging in Mühldorf
Automatische lineair-schuifdeursysteem op vluchtroutes © Robert Sprang / GEZE GmbH

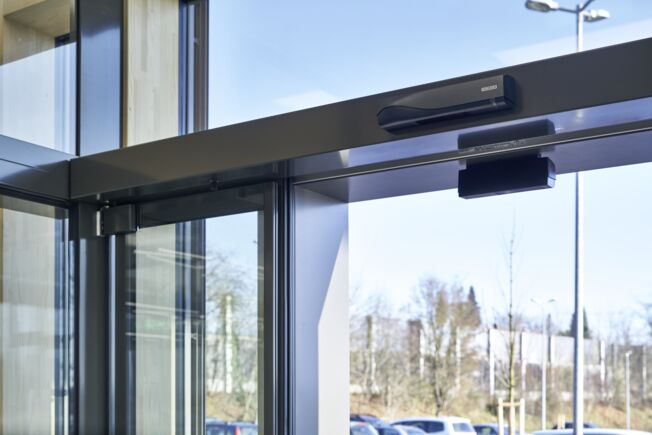

Automatische schuifdeuraandrijving ECdrive T2-FR, geïnstalleerd in de Aldi Süd-vestiging in Mühldorf
Automatisch lineair schuifdeursysteem op vluchtroutes met activering en bescherming GC 339, GC 363 R en GC 363 SF. © Robert Sprang / GEZE GmbH

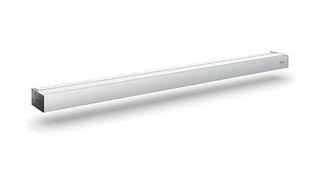

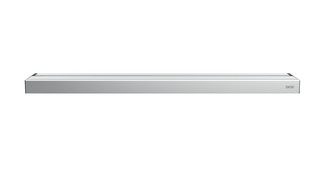

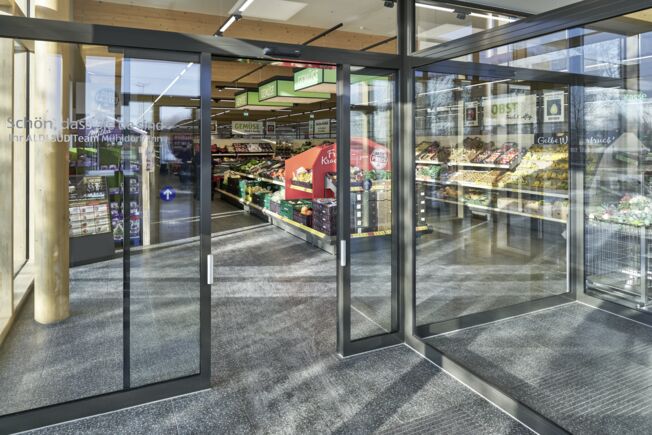

Automatische schuifdeuraandrijving ECdrive T2-FR
Automatisch lineair-schuifdeursysteem op vluchtroutes © Robert Sprang / GEZE GmbH

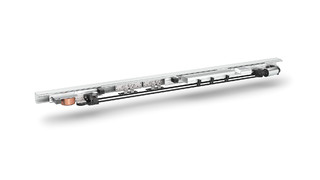

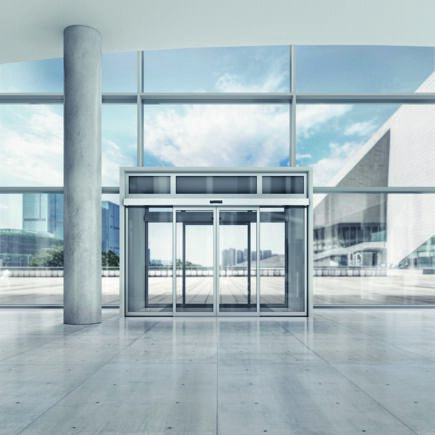

ECdrive schuifdeursysteem
De verdere ontwikkeling van de beproefde oplossing met schuifdeuren biedt nieuwe voordelen, vooral voor de behoefte aan zeer grote en brede deuren. © GEZE GmbH
Productspecificaties
| ECdrive T2-FR | |
| Voor 1-vleugelige deursystemen | Ja |
| Voor 2-vleugelige deursystemen | Ja |
| ISO-glas met smalle lijst | Ja |
| MONO-glas met smalle lijst | Ja |
| ESG-klemprofiel | Ja |
| Geïntegreerd volledig glazen systeem (IGG) | Ja |
| Schuifdeur (door de klant te leveren) | Ja |
| Hoogte | 100 mm |
| Diepte | 190 mm |
| Vleugelgewicht (max.) 1-vleugelig | 120 kg |
| Vleugelgewicht (max.) 1-vleugelig met GCprofile Therm en dubbele rolwagen | 140 kg |
| Vleugelgewicht (max.) 2-vleugelig | 120 kg |
| Vleugelgewicht (max.) 2-vleugelig met GCprofile Therm en dubbele rolwagen | 140 kg |
| Openingsbreedte 1-vleugelige deuren | 700 mm - 3000 mm |
| Openingsbreedte 1-vleugelig met GCprofile Therm | 1500 mm |
| Openingsbreedte 2-vleugelige deuren | 900 mm - 3000 mm |
| Openingsbreedte 2-vleugelig met GCprofile Therm | 3000 mm |
| Bedrijfstemperatuur | -15 - 50 °C |
| Beschermingsgraad | IP20 |
| Ontkoppeling van de netspanning | Hoofdschakelaar in de aandrijving |
| Normconformiteit | AutSchR, DIN 18650, DIN EN ISO 13849: Performance Level D, EN 16005 |

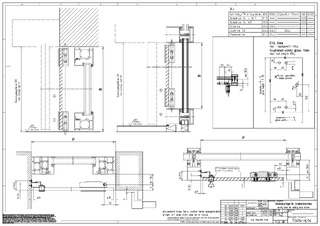

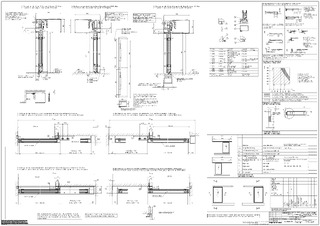

Downloads
LABELLING OBLIGATION: © Robert Sprang / GEZE GmbH
LABELLING OBLIGATION: © Robert Sprang / GEZE GmbH
LABELLING OBLIGATION: © Robert Sprang / GEZE GmbH
LABELLING OBLIGATION: © Robert Sprang / GEZE GmbH
LABELLING OBLIGATION: © Lorenz Frey / GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
Varianten & bevestigingsmateriaal
* Opmerking over de weergegeven producten
De hierboven genoemde producten kunnen variëren qua vorm, type, kenmerken en functie (ontwerp, afmetingen, beschikbaarheid, goedkeuringen, normen etc.) afhankelijk van het land. Neem voor vragen contact op met uw GEZE-contactpersoon, of stuur ons een E-Mail .
