Slimdrive SC * Automatisch rondboogschuifdeursysteem voor de realisatie van halfronde oplossingen of windvangsystemen
- Slijtagearme gelijkstroomaandrijving met zeer rustige loop, slechts 7 cm hoog
- 40 % meer openingsbreedte dan met lineaire schuifdeuraandrijvingen
- Veelvoudige aandrijvingsvarianten mogelijk, bijv. dubbele ingang, hoekdeur, cirkelboog, halve cirkel
- Koppelbaar en door middel van open standaard (BACnet) in de gebouwautomatisering integreerbaar
- Automatische storingsherkenning en registratie
- Vrij parametrisering in- en uitgangen voor verschillende functies
- Geïntegreerde oplaadbare batterij voor noodopening bij veiligheidsrelevante fouten, zoals stroomuitval
- Zelfreinigende loopwagen reduceert de onderhoudskosten
- Verschillende mechanische en elektrische vergrendelingen zijn optioneel beschikbaar
Toepassingsgebieden
- Enkele en tweevleugelige deursystemen
- Binnen- en buitendeuren met hoge toegangsfrequentie
- Representatieve gebouwingangen met grote lichtinval
- Gevels met smalle stijl/grendel-constructies
- Glazen gevels met zeer hoge designeisen
- Windvangsystemen, in combinatie met lineaire schuifdeuren
- Openingsbreedtes van 800 tot 3000 mm mogelijk
- Deurvleugelgewichten tot max. 120 kg
- Geschikte profielsystemen zijn profielsystemen in smal kozijn met ISO- en mono-glas en volledig glazen systeem (GGS)
Inbouwsituaties in referentieobjecten en -video's
Slimdrive SC
Deursystemen met enkele en dubbele vleugel. Binnen- en buitendeuren met hoge toegangsfrequentie. Representatieve gebouwingangen met grote lichtinval. Gevels met smalle vliesgevel-constructies. Glazen gevels met zeer hoge designeisen. Windvangsystemen, in combinatie met lineaire schuifdeuren.
Automatisch rondboogschuifdeursysteem Slimdrive SC

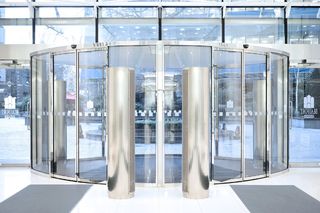

Het automatische rondboogschuifdeursysteem Slimdrive SC combineert modern design met optimale barrièrevrijheid en gebruiksgemak in het Beaufort House, Londen, Verenigd Koninkrijk. © Michael Molloy / GEZE GmbH
Automatisch rondboogschuifdeursysteem Slimdrive SC met GGS
Automatisch rondboogschuifdeursysteem Slimdrive SC met volledig glazen systeem (GGS), geïnstalleerd in het Palacio de las Artes Reina Sofia, Valencia © Pau Esculies / GEZE GmbH
Automatisch rondboogschuifdeursysteem Slimdrive SC

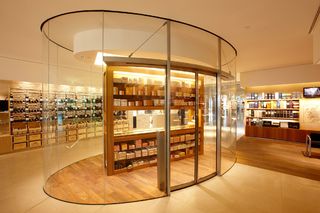

Automatisch rondboogschuifdeursysteem Slimdrive SC, geïnstalleerd in de Belgische Sky Shop Brussels International Airport © Erwin Kamphuis / GEZE GmbH
Slimdrive SC automatische half of roterende schuifdeursysteem

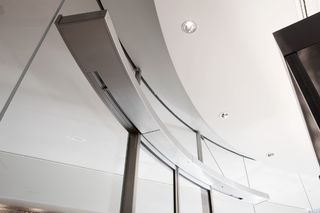

Automatisch Slimdrive SC half of rond schuifdeursysteem, geïnstalleerd in de Belgische Sky Shop Brussels International Airport, close-up. © Erwin Kamphuis / GEZE GmbH
Automatisch rondboogschuifdeursysteem Slimdrive SC

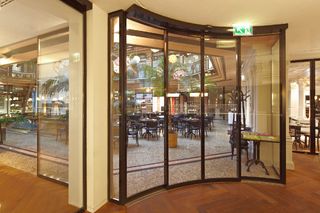

Automatisch rondboogschuifdeursysteem Slimdrive SC, geïnstalleerd in het Café Luitpold in München © Robert Sprang / GEZE GmbH
Automatisch rondboogschuifdeursysteem Slimdrive SC

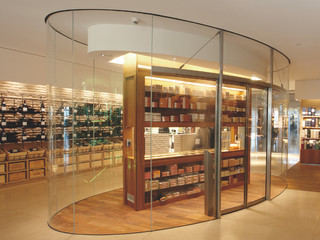

Automatisch rondboogschuifdeursysteem Slimdrive SC, geïnstalleerd in de Belgische Sky Shop Brussels International Airport, close-up. © Erwin Kamphuis / GEZE GmbH
Automatisch rondboogschuifdeursysteem Slimdrive SC

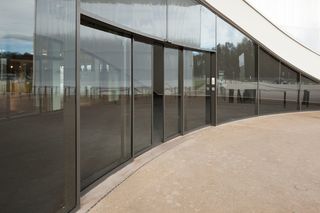

Automatisch rondboogschuifdeursysteem Slimdrive SC, geïnstalleerd in het Dorniermuseum in Friedrichshafen © Dirk Wilhelmy / GEZE GmbH
Slimdrive SC automatische half of roterende schuifdeursysteem
Automatisch Slimdrive SC half of rond schuifdeursysteem, geïnstalleerd in het Dorniermuseum Friedrichshafen. © Dirk Wilhelmy / GEZE GmbH
Slimdrive SC automatische half of roterende schuifdeursysteem
Slimdrive SC-automatisch halve of roterende schuifdeursysteem, geïnstalleerd in het federaal Ministerie van Buitenlandse Zaken en Europese Integratie, Zagreb, Kroatië-5 © Robert Les / GEZE GmbH
Rigshospitalet Denemarken

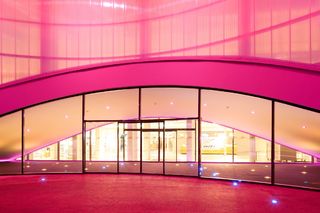

Een gebogen glazen schuifdeur met Slimdrive SC-aandrijving is geïntegreerd in de intelligente glazen gevel voor de tourniquet van de patiëntingang. © GEZE GmbH
Productspecificaties
| Slimdrive SC | |
| Zonder barrières | Ja |
| Openingssnelheid instelbaar (ventilatie) | Ja |
| Sluitsnelheid instelbaar | Ja |
| Openingsbreedte 2-vleugelige deuren | 800 mm - 3000 mm |
| Vrije doorgangshoogte | 3000 mm |
| Kranshoogte (min.) | 75 mm |
| Vleugelgewicht (max.) 1-vleugelig | 120 kg |
| Vleugelgewicht (max.) 2-vleugelig | 120 kg |
| Radius (min.) | 1000 mm |
| Uitvoering bewegende vleugel | VSG 10 mm, Speciaal glas op aanvraag |
| Uitvoering zijdelen | VSG 10 mm, paneelvulling 22 mm, Speciaal glas op aanvraag |
| Uitvoering | Gemoffeld overeenkomstig RAL, Lichtmetaal geanodiseerd E6/EV1, In kleur geanodiseerd overeenkomstig voorbeeld, Roestvrij stalen beslag gepolijst, Roestvrij stalen beslag korrel 240, Speciale coating op aanvraag |
| Uitvoering dakconstructie | optische plaatbedekking, waterdicht dak met afvoerkanaal, Glazen dak |
| Verlichting | bij variant met dak, niet mogelijk bij glazen dak, Op verzoek van de klant |
| Vloerbedekking | Schoonloopmat, Vloermat op aanvraag van klant |
| Luchtgordijninstallatie | afhankelijk van de plafondconstructie mogelijk |
| Niet-centrische gevelaansluiting | Ja |
| Speciale functies op aanvraag | Ja |
| Bediening | Programmaschakelaar DPS, Programmaschakelaar TPS, Besturing via gebouwenbeheersysteem, PC, Besturing, Centrale |
| Normconformiteit | DIN 18650, EN 16005 |
Downloads
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © Erwin Kamphuis / GEZE GmbH
LABELLING OBLIGATION: © Dirk Wilhelmy / GEZE GmbH
LABELLING OBLIGATION: © Michael Molloy / GEZE GmbH
LABELLING OBLIGATION: © Robert Sprang / GEZE GmbH
LABELLING OBLIGATION: © Erwin Kamphuis / GEZE GmbH
LABELLING OBLIGATION: © Pau Esculies / GEZE GmbH
LABELLING OBLIGATION: © Robert Les / GEZE GmbH
LABELLING OBLIGATION: © Dirk Wilhelmy / GEZE GmbH
LABELLING OBLIGATION: © Erwin Kamphuis / GEZE GmbH
Varianten & bevestigingsmateriaal
* Opmerking over de weergegeven producten
De hierboven genoemde producten kunnen variëren qua vorm, type, kenmerken en functie (ontwerp, afmetingen, beschikbaarheid, goedkeuringen, normen etc.) afhankelijk van het land. Neem voor vragen contact op met uw GEZE-contactpersoon, of stuur ons een E-Mail .
