TS 5000 EFS 3-6 avec bras à coulisse TS 5000 / 3000

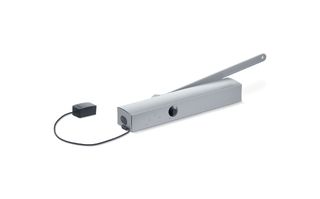

Corps de fermeture TS 5000 E Hy * Pour ferme-porte en applique avec bras à coulisse EN2-5 avec unité d'arrêt électrique
- Force de fermeture réglable, à réglage variable depuis l’avant de EN3-6
- L’affichage visuel de la force de fermeture assure un réglage correct
- Vitesse de fermeture réglable par l’avant via une vanne
- À-coup final réglable par l’avant via une valve
- Ferme-porte adapté pour portes DIN droite / DIN gauche
- Tension d'alimentation 24 V DC
Domaines d’application
- Portes coupe-feu et pare-flammes
- Portes à simple action à droite et à gauche
- Portes battantes à simple action pour une largeur de vantail jusqu'à 1400 mm
- Montage sur ouvrant de porte côté paumelles
- Unités d'arrêt à fonction maintien porte ouverte intégrée avec fonction débrayable
- Accessibilité sans obstacle selon DIN 18040
Spécifications du produit
| Corps de fermeture TS 5000 E Hy | |
| Largeur de vantail (max.) | 1250 mm |
| Angle d'ouverture (max.) | 180 ° |
| Réversible DIN gauche et DIN droite | Oui |
| Tension d’entrée | 24 V DC |
| Puissance électrique consommée | 1 W |
| Facteur d'utilisation | 100 % |
| Ondulation résiduelle | 20 % |
| Indice de protection | IP20 |
| Conformité aux normes | EN 1154:1996/A1:2002/AC:2006, EN 1155 |
| Homologation pour portes coupe-feu | Oui |
| Longueur | 325 mm |
| Largeur | 46 mm |
| Hauteur | 60 mm |
| Plage d'arrêt en fonction débrayée | 85 ° - 170 ° |
| Force de fermeture réglable | Oui, à plage continue |
| Vitesse de fermeture réglable | Oui |
| À-coup final réglable | Oui, par valve |
| Freinage à l‘ouverture intégré | Non |
| Position de réglage de la force de fermeture | Avant |
| Affichage visuel de la force de fermeture | Oui |
| Vanne de sécurité contre la surcharge | Oui |
| Soupapes thermostabilisées | Oui |
| Fonction maintien porte ouverte | Électrique, pour la fonction débrayable |

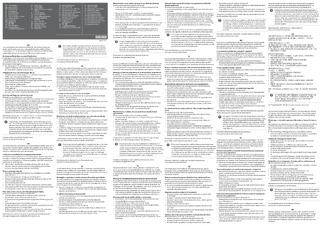

Téléchargements
GEZE TS 5000 E Hy 3-6 Ferme-porte
LABELLING OBLIGATION: © GEZE GmbH
Variantes et accessoires
* Remarque concernant les produits présentés
Les produits mentionnés ci-dessus peuvent varier en termes de forme, de type, de caractéristiques et de fonction (design, dimensions, disponibilité, homologations, normes, etc.) selon les pays. Pour toute question, veuillez contacter votre interlocuteur GEZE ou nous écrire à E-Mail .
